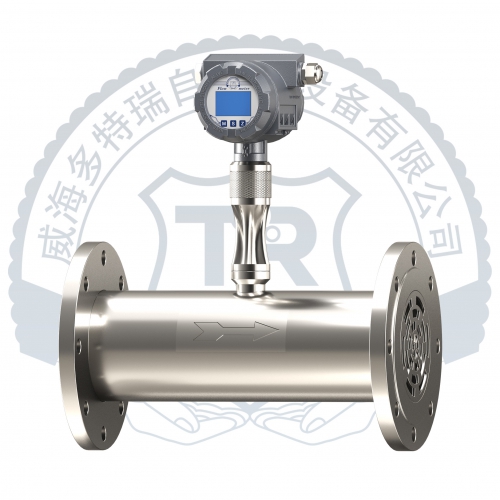

三代热式气体质量流量计-法兰连接

应用领域

DTRTMF型热式气体质量流量计是基于热扩散原理设计，采用恒温差法对气体质量直接计量，具有体积小、安装方便等特点。该流量计测量下限极低，广泛应用于常规低压纯净气体的测量和计量。


产品特点：

热式气体质量流量计对于气体计量可直接测量质量流量。

量程比宽，可以测量0.1Nm/s到120Nm/s的气体流量变化，可以拓展在不同的应用场合。

抗干扰能力强，对震动、磁场不敏感，不受震动和磁场对流量的影响，且无可动部件，稳定性好。

优化传感器封装工艺和对电路科学升级，实现对流量的变化快速检测。

升级整流装置，流场稳定性更高，仪表重复性大幅度提升。

升级了传感器和电路，克服水分对测量的干扰，使测量更加稳定可靠。



咨询电话：400-6278678

产品概述

选型指导

安装要求

典型案例

DTRTMF型热式气体质量流量计

Product introduction
产品介绍

产品概述

DTRTMF型热式气体质量流量计是基于热扩散原理设计,采用恒温差法对气体质量直接计量,具有体积小、安装方便等特点。该流量计测量下限极低,广泛应用于常规低压纯净气体的测量和计量。

产品特点优势
  • 热式气体质量流量计对于气体计量可直接测量质量流量。
  • 量程比宽,可以测量0.1Nm/s到120Nm/s的气体流量变化,可以拓展在不同的应用场合。
  • 抗干扰能力强,对震动、磁场不敏感,不受震动和磁场对流量的影响,且无可动部件,稳定性好。
  • 优化传感器封装工艺和对电路科学升级,实现对流量的变化快速检测。
  • 升级整流装置,流场稳定性更高,仪表重复性大幅度提升。
  • 升级了传感器和电路,克服水分对测量的干扰,使测量更加稳定可靠。
工作原理

测温传感器测量介质温度。
加热传感器自动加热到比测温传感器高出X度的温度,保持温度差不变,当介质流动时,会带走加热传感器的热量值,使加热传感器功率更高才能保持温度差不变,根据加热传感器的功率可以得知介质流速。

热式气体质量流量计工作原理

Guide to type selection
选型指导

基本参数

热式气体质量流量计-外观结构

热式气体质量流量计-外观结构

执行标准GB/T32201-2015《气体流量计》
公称通径(mm)DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300 ·· DN4000
结构形式插入式、管道式(螺纹连接、法兰连接、卡箍连接)
耐压等级(MPa)管道式(DN10～2000):≤1.6MPa,插入式(DN50～4000):≤2.5MPa,其他特殊定制
使用条件介质温度:-45℃～150℃ 环境温度:-35℃～65℃,
相对湿度:5%～90%,大气压力:86～106kPa
材质壳体材质:304 · 传感器材质:316L,HC,其他材质特殊定制
精确度±1.0～2.5%R
流速范围0.1～120Nm/s
供电电源(DC)24V或者AC220V ≤18W
相应速度1s
压力损失对于直径大于DN80的管道可以忽略不计
输出信号脉冲输出;4～20mA电流、RS485(modbus-RTU协议)、Hart协议、FF H1协议,PROFIBUS总线协议,报警信号(1～2路常开点,24V/0.5A) 物联网GPRS等
传输距离传感器至显示仪表的距离可达1000m
实时记录日记表、定时间隔记录
防爆等级隔爆型
防护等级IP65/IP66/IP67
电气接口内螺纹M20*1.5/1/2NPT
适用介质常见稳态气体(乙炔、三氯化硼等不稳定介质不可测)
测量范围与口径确定
公称通径(DN,mm)空气范围(m³/h)
DN100.5-28
DN150.5-65
DN200.5-100
DN250.5-175
DN320.5-290
DN400.5-450
DN501-600
DN651.5-1000
DN802-1500
DN1003-2300
DN1254.5-3500
DN1506.5-5200
DN20012-9000
DN25018-14500
DN30025-21000
DN651.2-1200
DN801.5-1800
DN1002.8-2800
DN1254.4-4400
DN1506-6300
DN20012-11500
DN25018-17500
DN30025-25000
DN35035-34500
DN40045-45000
DN45060-57000
DN50070-70000
DN600100-101000
DN700140-138000
DN800180-180000
DN900230-230000
DN1000290-280000
*备 注: 其他口径流量范围另议
选型表
代 码产品系列
DTRTMF热式气体质量流量计
代 码公称通径(单位:mm)
10DN10
15DN15
20DN20
25DN25
……
900DN900
A30DN3000口径以上类推
代 码供电方式
U24VDC
A220VAC
代 码精度等级
A1.0
B1.5
代 码使用环境
P普通型
EX防爆型
代 码输出方式
1脉冲输出-三线制
24~20mA电流输出-四线制
3RS485通讯、Modbus协议(四线制)
4Hart协议
54G
X其他特殊定制
代 码传感器材质
6316L
HHC
X其他特殊定制
代 码本体材质
M4304
M6316
MCHC
XX其他特殊定制
代 码连接方式
1法兰卡装式
2法兰连接式
3卡箍连接式
4螺纹连接式
5插入式-球阀安装
6插入式-法兰安装
7在线插拔式
X其他特殊定制
代 码耐压等级
0负压
11.6MPa
22.5MPa
34.0MPa
46.3MPa
510MPa
6ANSI 150LB
7ANSI 300LB
8ANSI 600LB
XX其他特殊定制
代 码显示
Q显示流量
V显示流速
T显示温度
P显示压力
代 码变送器型式
S一体式
L分体式-圆表头
F分体式-方表头
XX其他特殊定制

External dimension of flowmeter
流量计外形尺寸

热式气体质量流量计-外形尺寸

热式气体质量流量计-外形尺寸

流量计安装尺寸
公称通径DNL(mm)H(mm)D(mm)K(mm)n*d(mm)
1020030590604*14
1520030595654*14
20200305105754*14
25200305115854*14
322003071401004*18
402353301501104*18
502353701651254*18
653003971851454*18
803304002001608*18
1004104252201808*18
1254104552502108*18
1505804902852408*22
20060055034029512*22
25080061040535512*26
300100067046041012*26
350110073052047016*26
400127079058052516*30
公称通径DN(mm)H(mm)
DN150
DN200635
DN250
DN300715
DN350
DN500
DN600895
DN700
DN800
DN900以上1265

Guide to type selection
选型指导

基本参数

热式气体质量流量计-外观结构

热式气体质量流量计-外观结构

执行标准GB/T32201-2015《气体流量计》
公称通径(mm)DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300 ·· DN4000
结构形式插入式、管道式(螺纹连接、法兰连接、卡箍连接)
耐压等级(MPa)管道式(DN10～2000):≤1.6MPa,插入式(DN50～4000):≤2.5MPa,其他特殊定制
使用条件介质温度:-45℃～150℃ 环境温度:-35℃～65℃,
相对湿度:5%～90%,大气压力:86～106kPa
材质壳体材质:304 · 传感器材质:316L,HC,其他材质特殊定制
精确度±1.0～2.5%R
流速范围0.1～120Nm/s
供电电源(DC)24V或者AC220V ≤18W
相应速度1s
压力损失对于直径大于DN80的管道可以忽略不计
输出信号脉冲输出;4～20mA电流、RS485(modbus-RTU协议)、Hart协议、FF H1协议,PROFIBUS总线协议,报警信号(1～2路常开点,24V/0.5A) 物联网GPRS等
传输距离传感器至显示仪表的距离可达1000m
实时记录日记表、定时间隔记录
防爆等级隔爆型
防护等级IP65/IP66/IP67
电气接口内螺纹M20*1.5/1/2NPT
适用介质常见稳态气体(乙炔、三氯化硼等不稳定介质不可测)
测量范围与口径确定
公称通径(DN,mm)空气范围(m³/h)
DN100.5-28
DN150.5-65
DN200.5-100
DN250.5-175
DN320.5-290
DN400.5-450
DN501-600
DN651.5-1000
DN802-1500
DN1003-2300
DN1254.5-3500
DN1506.5-5200
DN20012-9000
DN25018-14500
DN30025-21000
DN651.2-1200
DN801.5-1800
DN1002.8-2800
DN1254.4-4400
DN1506-6300
DN20012-11500
DN25018-17500
DN30025-25000
DN35035-34500
DN40045-45000
DN45060-57000
DN50070-70000
DN600100-101000
DN700140-138000
DN800180-180000
DN900230-230000
DN1000290-280000
*备 注: 其他口径流量范围另议
选型表
代 码产品系列
DTRTMF热式气体质量流量计
代 码公称通径(单位:mm)
10DN10
15DN15
20DN20
25DN25
……
900DN900
A30DN3000口径以上类推
代 码供电方式
U24VDC
A220VAC
代 码精度等级
A1.0
B1.5
代 码使用环境
P普通型
EX防爆型
代 码输出方式
1脉冲输出-三线制
24~20mA电流输出-四线制
3RS485通讯、Modbus协议(四线制)
4Hart协议
54G
X其他特殊定制
代 码传感器材质
6316L
HHC
X其他特殊定制
代 码本体材质
M4304
M6316
MCHC
XX其他特殊定制
代 码连接方式
1法兰卡装式
2法兰连接式
3卡箍连接式
4螺纹连接式
5插入式-球阀安装
6插入式-法兰安装
7在线插拔式
X其他特殊定制
代 码耐压等级
0负压
11.6MPa
22.5MPa
34.0MPa
46.3MPa
510MPa
6ANSI 150LB
7ANSI 300LB
8ANSI 600LB
XX其他特殊定制
代 码显示
Q显示流量
V显示流速
T显示温度
P显示压力
代 码变送器型式
S一体式
L分体式-圆表头
F分体式-方表头
XX其他特殊定制

External dimension of flowmeter
流量计外形尺寸

热式气体质量流量计-外形尺寸

热式气体质量流量计-外形尺寸

流量计安装尺寸
公称通径DNL(mm)H(mm)D(mm)K(mm)n*d(mm)
1020030590604*14
1520030595654*14
20200305105754*14
25200305115854*14
322003071401004*18
402353301501104*18
502353701651254*18
653003971851454*18
803304002001608*18
1004104252201808*18
1254104552502108*18
1505804902852408*22
20060055034029512*22
25080061040535512*26
300100067046041012*26
350110073052047016*26
400127079058052516*30
公称通径DN(mm)H(mm)
DN150
DN200635
DN250
DN300715
DN350
DN500
DN600895
DN700
DN800
DN900以上1265
