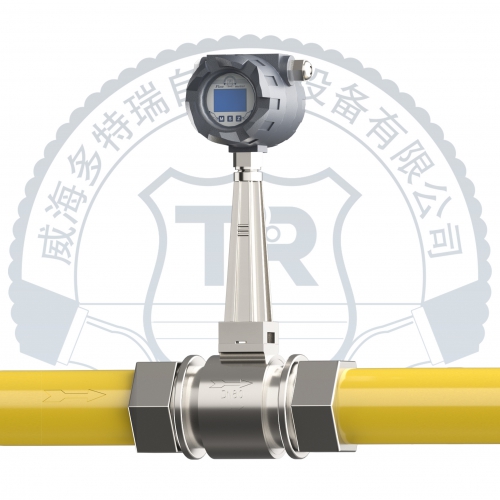

DTRLUBG型涡街流量计产品介绍

DTRLUBG型涡街流量计是根据卡门涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。广泛应用于供热、供气、化工、环保、冶金、纺织、钢铁、医药、造纸、排水等厂矿企业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气、氢气、天然气、煤气等)、水和液体(如:水、汽油、酒精、苯类等)的计量和控制。

产品特点优势

流量传感器多种结构方案可选,适用范围广,信号更强,量程更宽
采用高性能数字处理技术,精度更强,抗震效果更好。
可测量气体、蒸汽和液体,适应性更好。
无可动部件,长期使用无需维护,稳定可靠。
安装简单、可以做法兰连接、法兰卡装(铸造或锻打)、卫生型卡箍连接、螺纹连接等多种结构。
VRc和VRd系列采用专利隔离技术,可专属定制,应对特殊应用挑战。

工作原理

当介质流经发生体时,会产生交替的旋涡信号,该现象被称为卡门旋涡现象。产生的旋涡数量和流量成正比,因此通过检测旋涡产生的速率,可以测量管道中流量的大小。


法兰卡装普通现场显示外形尺寸

公称通径	压力等级MPa	L mm	L1 mm	D1 mm	H mm	H1 mm	d2 mm	n 孔数
DN15	4	64	94	145	380	410	14	3
DN20		64	94	145	380	410	14	3
DN25		64	94	145	380	410	14	3
DN32		64	94	145	380	410	14	4
DN40	1.6	75	105	150	390	420	18	4
DN50		75	105	165	395	420	18	4
DN65		75	105	180	405	435	18	4
DN80		75	105	210	420	450	18	6
DN100		90	120	210	440	475	18	6
DN125		100	136	235	470	505	18	8
DN150		115	151	270	490	530	22	8
DN200		135	171	335	540	590	22	8
DN250		150	192	375	590	635	22	10
DN300		164	206	425	640	685	22	10

法兰连接普通现场显示外形尺寸

公称通径	压力等级(MPa)	L mm	D mm	H mm	D1 mm	d2 mm	n 孔数
DN10	4.0	200	90	387	60	14	4
DN15		200	95	389	65	14	4
DN20		200	105	394	75	14	4
DN25		200	115	399	85	14	4
DN32		200	140	412	100	18	4
DN40	1.6	200	150	420	110	18	4
DN50		200	165	432	125	18	4
DN65		200	185	450	145	18	8
DN80		200	200	465	160	18	8
DN100		200	220	490	180	18	8
DN125		200	250	514	210	18	8
DN150		200	285	543	240	22	8
DN200		200	340	595	295	22	12
DN250		250	405	653	355	26	12
DN300		250	460	710	410	26	12

安装要求

Installation requirements

仪表安装环境要求

流量计应安装在室内，如果安装在室外，上面应有遮盖物，以防雨水侵入和烈日暴晒而影响流量计的使用寿命，流量计接线时屏蔽线要做成U型，最后进入表壳时线路为从下往上，避免雨水沿线路进入到表壳内部；
流量计周围不得有强外磁场干扰、强电设备、高频设备，并且避免与这些设备共用电源；
不要和变频器、电焊机等污染电源的设备共用电源，必要时加装净化电源；
避开高温、寒冷、腐蚀性或极度潮湿的环境，如必须安装必须做好流量计的保护工作；
流量计应避免安装在振动较强的管道上。若必须安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果；
仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。

仪表管道安装要求

涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。仪表的上下游直管段长度要求见图 DN为仪表公称通径单位: mm





法兰卡装普通现场显示外形尺寸

公称通径	压力等级MPa	L mm	L1 mm	D1 mm	H mm	H1 mm	d2 mm	n 孔数
DN15	4	64	94	145	380	410	14	3
DN20		64	94	145	380	410	14	3
DN25		64	94	145	380	410	14	3
DN32		64	94	145	380	410	14	4
DN40	1.6	75	105	150	390	420	18	4
DN50		75	105	165	395	420	18	4
DN65		75	105	180	405	435	18	4
DN80		75	105	210	420	450	18	6
DN100		90	120	210	440	475	18	6
DN125		100	136	235	470	505	18	8
DN150		115	151	270	490	530	22	8
DN200		135	171	335	540	590	22	8
DN250		150	192	375	590	635	22	10
DN300		164	206	425	640	685	22	10

法兰连接普通现场显示外形尺寸

公称通径	压力等级(MPa)	L mm	D mm	H mm	D1 mm	d2 mm	n 孔数
DN10	4.0	200	90	387	60	14	4
DN15		200	95	389	65	14	4
DN20		200	105	394	75	14	4
DN25		200	115	399	85	14	4
DN32		200	140	412	100	18	4
DN40	1.6	200	150	420	110	18	4
DN50		200	165	432	125	18	4
DN65		200	185	450	145	18	8
DN80		200	200	465	160	18	8
DN100		200	220	490	180	18	8
DN125		200	250	514	210	18	8
DN150		200	285	543	240	22	8
DN200		200	340	595	295	22	12
DN250		250	405	653	355	26	12
DN300		250	460	710	410	26	12

安装要求

Installation requirements

仪表安装环境要求

流量计应安装在室内，如果安装在室外，上面应有遮盖物，以防雨水侵入和烈日暴晒而影响流量计的使用寿命，流量计接线时屏蔽线要做成U型，最后进入表壳时线路为从下往上，避免雨水沿线路进入到表壳内部；
流量计周围不得有强外磁场干扰、强电设备、高频设备，并且避免与这些设备共用电源；
不要和变频器、电焊机等污染电源的设备共用电源，必要时加装净化电源；
避开高温、寒冷、腐蚀性或极度潮湿的环境，如必须安装必须做好流量计的保护工作；
流量计应避免安装在振动较强的管道上。若必须安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果；
仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。

仪表管道安装要求
