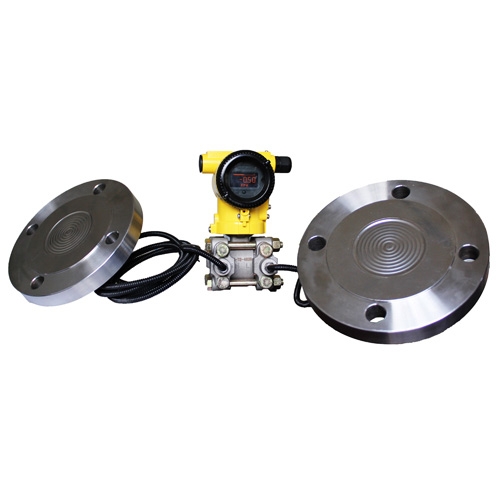

3051SLD 差压远传变送器结构上由 FD3051S 系列差压 变送器和经焊接安装的带毛细管远传法兰组成。作用在远传法 兰侧的压力， 首先经远传法兰上的膜片和填充液， 再经毛细管， 最后到达测量传感器相应的正负侧。
3051SLD 差压远传变送器用于测量液体、气体或蒸汽 的液位、密度、压力、以及流量，然后将其转变成 4~20mA DC HART 电流信号输出。FD3051SLD 也可与 FDT375 手持终 端 FDM100Modem 相互通信，通过它们进行参数设定、过程 监控等。
技术参数表 | |||||
量 程 和 范围 | 量程范围关系对照表 1 | ||||
量程代码 | 最小量程 | 最大量程 | 额定压力(最大值) | ||
B | 1kPa | 6kPa | 远传法兰的 额定压力 | ||
C | 4kPa | 40kPa | |||
D | 25kPa | 250kPa | |||
F | 200kPa | 3MPa | |||
测量范围 | |||||
下限值： -100%URL 起(连续可调) | |||||
上限值：+100%URL 起(连续可调) | |||||
功能 规 格 | 输出信号 | ||||
两线制，4~20mA DC 输出，数字通讯，可编程设定线性或平 | |||||
方根输出方式。HART 协议加载在 4~20mA DC 信号上。 | |||||
输出信号极限：Imin=3.9mA，Imax=20.5mA | |||||
报警电流(模式可设置) | |||||
低报模式(最小)：3.6 mA | |||||
高报模式(最大)：21 mA | |||||
不报模式(保持)：保持故障前的有效电流值 | |||||
报警电流标准设置：高报模式 | |||||
响应时间 | |||||
放大器部件阻尼常数为 0.1s；传感器和液位法兰时间常数为 | |||||
0.2~2s，取决于量程及量程比。 | |||||
附加的可调时间常数为：0. 1~60s | |||||
工 作条件 | 安装条件 | ||||
变送器本体可直接固定于任何位置。最佳状态是使过程法兰 | |||||
轴处于垂直状态，位置偏差将产生可校正的零位偏移。电子 | |||||
表壳最大可旋转 360°，定位螺钉可将其固定于任何位置 | |||||
远传法兰与符合 ANSI/DIN 标准的配套法兰相连接，该配套法 | |||||
兰应配有软性垫片和安装固定的螺栓、螺母(用户可选配安 | |||||
装螺栓、螺母)。对于双边法兰远传变送器，毛细管部件和 | |||||
远传法兰应仅可能安装在相同的环境温度中。毛细管的最小 | |||||
弯曲半径为 75mm，严禁缠绕！ | |||||
技术参数表 | ||
工 作条件 | 环境温度 | |
最低：取决于填充液 最高：85℃ | ||
-20℃~65℃ (LCD 液晶显示，氟橡胶圈密封) | ||
-40℃~70℃(OLED 显示 ) | ||
储存温度 / 运输温度 | ||
最低：取决于填充液 最高：85℃ | ||
相对湿度 | ||
0 ~ 100% | ||
抗冲击 | ||
加速度：50g | ||
持续时间：11ms | ||
抗震动 | ||
2g 至 500Hz | ||
电磁兼容性 (EMC) | ||
见下页表《电磁兼容性附表》 | ||
介质温度极限 | ||
-30 ~ 400℃ | ||
填充液工作温度及压力 | ||
见表《填充液、工作温度和最小工作静压关系表》 | ||
变送器本体压力极限 | ||
从 3.5kPa 绝对压力至额定压力，保护压力可大于额定压力的 | ||
1.5 倍，同时加于变送器两侧。 | ||
远传法兰额定压力 | ||
ANSI 标准 ：150psi~600psi | ||
DIN 标准： PN 1.6MPa~PN 10MPa | ||
单向过载极限 | ||
低压侧为变送器本体额定压力，高压侧为液位法兰额定压力， | ||
可能出现可修正的零点漂移。 | ||
防爆性能 | ||
NEPSI 隔爆许可：Ex dIICT6 | ||
NEPSI 本安许可：Ex iaIICT4 | ||
允许使用温度为： -40℃~65℃ | ||
电磁兼容性附表
序号 | 测试项目 | 基本标准 | 测试条件 | 性能等级 |
1 | 辐射干扰(外壳) | GB/T 9254-2008 表 5 | 30MHz ~ 1000MHz | 合格 |
2 | 传导干扰(直流电源端口) | GB/T 9254-2008 表 1 | 0. 15MHz ~ 30MHz | 合格 |
3 | 静电放电 (ESD) 抗扰度 | GB/T 17626.2-2006 | 4kV( 触点 ) 8kV( 空气 ) | B |
4 | 射频电磁场抗扰度 | GB/T 17626.3-2006 | 10V/m (80MHz ~ 1GHz) | A |
5 | 工频磁场抗扰度 | GB/T 17626.8-2006 | 30A/m | A |
6 | 电快速瞬变脉冲群抗扰度 | GB/T 17626.4-2008 | 2kV(5/50ns,5kHz) | B |
7 | 浪涌抗扰度 | GB/T 17626.5-2008 | 1kV(线线之间) 2kV(线地之间)(1.2us/50us) | B |
8 | 射频场感应的传导干扰抗扰度 | GB/T 17626.6-2008 | 3V (150KHz ~ 80MHz) | A |
注：(1) A 性能等级说明：测试时，在技术规范极限内性能正常。
(2) B 性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、 存储及其数据不改变。
差压远传变送器本体选型表
型 号 | 规格代码 | 说明 | ||||||
低压侧过程连接附件 | N | .............................. | 无过程连接附件(双法兰)/ 夹板上自带 1/4 英寸 NPT 内螺纹 ( 单法兰) | |||||
C1 | .............................. | 1/2 英寸 NPT 内螺纹不锈钢椭圆形法兰 | ||||||
C2 | .............................. | M20x1.5 外螺纹不锈钢丁字形接头，带 M20X1.5 转 φ14 焊接管 | ||||||
C3 | .............................. | NPT1/4-M20×1.5 转换接头，带 φ14 焊接管 | ||||||
C4 | .............................. | NPT1/2-M20×1.5 转换接头，带 φ14 焊接管 | ||||||
电气连接 | M | .......................... | 标准产品 ISO M20 × 1.5 内螺纹 | |||||
A | .......................... | ANSI NPT1/2(F) 内螺纹 | ||||||
液晶显示 | L | ...................... | 液晶显示( -20℃) | |||||
S | ...................... | 低温液晶显示( -30℃) | ||||||
E | ...................... | OLED 显示( -40℃) | ||||||
防爆选项 | N | ................... | 基本型 | |||||
i | ................... | 本安型 NEPSI | ||||||
d | ................... | 隔爆型 NEPSI | ||||||
位号标牌 | N | ............... | 无 | |||||
1 | ............... | 位号标牌于铭牌内 | ||||||
2 | ............... | 悬挂式不锈钢标牌 | ||||||
使用说明书 | C | ............ | 中文 | |||||
E | ............ | 英文 | ||||||
远传装置量程毛细管长度对照表
远传法兰形式 |
公称直径 | 最小量程 | 最小量程 时毛细管 最大长度 |
最大毛细 管长度 | |||||
差压远传隔离膜材质 | 表压 / 绝压远传隔离膜材质 | ||||||||
316L | 哈氏 C | 钽 / 涂层 | 316L | 哈氏 C | 钽 / 涂层 | ||||
FFW 平面式法兰 PFW 扁平式法兰 | DN25/DN1" 仅 FFW | 15kPa | 20kPa | 20kPa | 30kPa | 3m | 6m | ||
DN50/DN2" | 8kPa | 12kPa | 20kPa | 12kPa | 15kPa | 20kPa | 3m | 8m | |
DN80DN/3" | 4kPa | 6kPa | 12kPa | 8kPa | 10kPa | 15kPa | 3m | 11m | |
DN100/DN4" | 4kPa | 5kPa | 10kPa | 6kPa | 8kPa | 12kPa | 3m | 11m | |
EFW 插入筒式法兰 | DN50/DN2" | 8kPa | 12kPa | 20kPa | 15kPa | 20kPa | 20kPa | 3m | 8m |
DN80DN/3" | 4kPa | 6kPa | 12kPa | 10kPa | 12kPa | 15kPa | 3m | 11m | |
DN100/DN4" | 4kPa | 5kPa | 10kPa | 8kPa | 10kPa | 12kPa | 3m | 11m | |
RTW 螺纹安装式法兰 | DN50/DN2" | 5kPa | 7kPa | 10kPa | 12kPa | 3m | 8m | ||
注：远传变送器的最小量程应为本表与传感器量程中最小量程的较大值
FFW 平面式 /EFW 插入筒式远传装置选型表
型 号 | 规格代码 | 说明 | ||||||||||
FFW- | ................................................ | 平面式远传装置 | ||||||||||
EFW- | ................................................ | 插入筒式远传装置 | ||||||||||
远传装置位置 | H | ............................................ | 正压侧远传装置 | |||||||||
L | ............................................ | 低压侧远传装置 | ||||||||||
法兰尺寸及规格 | ........................................ | 标称直径 密封面形式 | ||||||||||
A | ........................................ | DN50 DIN 2501 E 型 DN2526 | ||||||||||
B | ........................................ | DN80 DIN 2501 E 型 DN2526 | ||||||||||
D | ........................................ | DN2″ ANSI B 16.5 RF 型 ANSI B 16.5 | ||||||||||
E | ........................................ | DN3″ ANSI B 16.5 RF 型 ANSI B 16.5 | ||||||||||
F | ........................................ | DN4″ ANSI B 16.5 RF 型 ANSI B 16.5 | ||||||||||
额定压力 | ..................................... | 压力等级 法兰压力标准 | ||||||||||
1 | ..................................... | PN 1MPa/4MPa DIN 2501 | ||||||||||
2 | ..................................... | PN 6.4MPa DIN 2501 | ||||||||||
3 | ..................................... | PN 10MPa DIN 2501 | ||||||||||
6 | ..................................... | 150psi | ANSI B 16.5 | |||||||||
7 | ..................................... | 300psi | ANSI B 16.5 | |||||||||
8 | ..................................... | 600psi ANSI B 16.5( 不包括 DN4″ ANSI B 16.5) | ||||||||||
膜片材质 | L | ................................ | 不锈钢 316L | |||||||||
H | ................................ | 哈氏合金 C | ||||||||||
T | ................................ | 钽 ( 仅平面式) | ||||||||||
M | ................................ | 蒙乃尔 ( 仅平面式) | ||||||||||
插入筒长度 | 0 | ............................ | 无(平面式) | |||||||||
1 | ............................ | 插入长度 50mm(插入筒式) | ||||||||||
2 | ............................ | 插入长度 100mm(插入筒式) | ||||||||||
3 | ............................ | 插入长度 150mm(插入筒式) | ||||||||||
T | ............................ | 特殊长度(插入筒式) | ||||||||||
填充液 | S | ........................ | 硅油 -30 ~ 200℃ | |||||||||
H | ........................ | 高温硅油 -10 ~ 350℃ | ||||||||||
U | ........................ | 超高温硅油 -10 ~ 400℃ | ||||||||||
V | ........................ | 植物油 0 ~ 250℃ | ||||||||||
毛细管保护套 | N | .................... | 无 | |||||||||
P | .................... | 带 PVC 保护层毛细管 | ||||||||||
毛细管长度 | S() | ................ | 毛细管长度，单位米，标准长度为 1，2，3，4，5，6 | |||||||||
接液法兰膜盒面形式 | N | ........... | 无 | |||||||||
1 | ........... | 316L 上涂 FEP(氟化乙烯丙烯共聚物)(温度≤ 180℃) | ||||||||||
2 | ........... | 316L 上涂 PFA(过氟烷基化物) (温度≤ 260℃) | ||||||||||
3 | ........... | 膜片贴 PTFE 膜 ( 聚四氟乙烯膜，仅平面式 ) (温度≤ 200℃ ) | ||||||||||
型 号 | 规格代码 | 说明 | ||||||
RTW- | ..................................................... | 螺纹安装式远传装置 | ||||||
远传装置位置 | H | ..................................................... | 正压侧远传装置 | |||||
L | .................................................... | 低压侧远传装置 | ||||||
膜片 / 密封面材质 | L | ................................................. | 不锈钢 316L | |||||
C | ................................................. | 哈氏合金 C | ||||||
冲洗备用孔 | 1 | ............................................. | 无 | |||||
0 | ............................................. | 有 | ||||||
填充液 | S | ......................................... | 硅油 -30 ~ 200℃ | |||||
H | ......................................... | 高温硅油 - 10 ~ 350℃ | ||||||
U | ......................................... | 超高温硅油 - 10 ~ 400℃ | ||||||
V | ......................................... | 植物油 0 ~ 250℃ | ||||||
毛细管长度 | S() | ..................................... | 毛细管长度，单位米，标准长度为 1，2，3，4，5，6 | |||||
毛细管部件特性 | N | ............................... | 无 | |||||
P | ............................... | 带 PVC 保护层毛细管 | ||||||
选型举例 :
例：3051SLD2-BC2A1NNN2NMLN1C，FFW-HA1L0SPS(4)N，FFW-LA1L0SPS(4)N。
[3051SLD2]： 双法兰远传差压变送器
[B]：基本误差 ±0.075%
[C]：量程为 0-400Pa ~ 40kPa(0-40 ~ 4000 mmH2O)
[2]：静压补偿为 10MPa
[A]：接液部分为不锈钢 316L 膜片，填充液为硅油
[1]：额定工作压力为 16MPa
[N]：无泄放阀
[N]：接液密封圈为丁腈橡胶(NBR)
[N]：无特殊选项
[2]：碳钢镀锌安装支架
[N]：低压侧无过程连接附件
[M]：电气接口为 M20*1.5 内螺纹
[L]：液晶显示
[N]：基本型(非防爆)
[1]：位号标于铭牌内
[C]：中文使用说明书
FFW-]：平面式远传装置
[H]：正压侧接液密封装置
[A]：法兰规格为 DN50 DIN 2501 E 型 DN2526 [L]：膜片材质为不锈钢 316L
[1]：法兰压力等级 PN 1MPa/4MPa(DIN 2501) [0]：接液面为扁平式膜盒
[S]：填充液为硅油
[P]：带 PVC 保护层毛细管
[S(4) ]：毛细管长度为 4m
[N]：接液法兰膜盒面无特殊处理
[FFW-]：平面式远传装置
[L]：低压侧接液密封装置
[A]：法兰规格为 DN50 DIN 2501 E 型 DN2526
[L]：膜片材质为不锈钢 316L
[1]：法兰压力等级 PN 1MPa/4MPa(DIN 2501)
[0]：接液面为扁平式膜盒
[S]：填充液为硅油
[P]：带 PVC 保护层毛细管
[S(4) ]：毛细管长度为 4m
[N]：接液法兰膜盒面无特殊处理
注 1：在对远传法兰密封装置选型时，应先完成 3051SLD 差压变送器本体部分的选型
注 2：膜片贴 PTFE 膜，也即 F4 膜片，可适用于大于绝对压力 50kPa 的负压测量。
注 3：远传变送器的最小量程应为表 1 和表 2 中最小量程的较大值。调节的量程不得小于最小量程。为了使远传变送器性能最优，应选择量程比 <10:1。
注 4：当测量压力或工作静压 <50kPa( 绝对压力 ) 时，应特殊备注，制造过程中需要特殊处理，以保证性能。
注 5：如某项代码为由特殊要求的非标项，则改为代码可用 X 或 Y 表示，并给出 X 或 Y 的相应说明。
技术参数表 | |||||
量 程 和 范围 | 量程范围关系对照表 1 | ||||
量程代码 | 最小量程 | 最大量程 | 额定压力(最大值) | ||
B | 1kPa | 6kPa | 远传法兰的 额定压力 | ||
C | 4kPa | 40kPa | |||
D | 25kPa | 250kPa | |||
F | 200kPa | 3MPa | |||
测量范围 | |||||
下限值： -100%URL 起(连续可调) | |||||
上限值：+100%URL 起(连续可调) | |||||
功能 规 格 | 输出信号 | ||||
两线制，4~20mA DC 输出，数字通讯，可编程设定线性或平 | |||||
方根输出方式。HART 协议加载在 4~20mA DC 信号上。 | |||||
输出信号极限：Imin=3.9mA，Imax=20.5mA | |||||
报警电流(模式可设置) | |||||
低报模式(最小)：3.6 mA | |||||
高报模式(最大)：21 mA | |||||
不报模式(保持)：保持故障前的有效电流值 | |||||
报警电流标准设置：高报模式 | |||||
响应时间 | |||||
放大器部件阻尼常数为 0.1s；传感器和液位法兰时间常数为 | |||||
0.2~2s，取决于量程及量程比。 | |||||
附加的可调时间常数为：0. 1~60s | |||||
工 作条件 | 安装条件 | ||||
变送器本体可直接固定于任何位置。最佳状态是使过程法兰 | |||||
轴处于垂直状态，位置偏差将产生可校正的零位偏移。电子 | |||||
表壳最大可旋转 360°，定位螺钉可将其固定于任何位置 | |||||
远传法兰与符合 ANSI/DIN 标准的配套法兰相连接，该配套法 | |||||
兰应配有软性垫片和安装固定的螺栓、螺母(用户可选配安 | |||||
装螺栓、螺母)。对于双边法兰远传变送器，毛细管部件和 | |||||
远传法兰应仅可能安装在相同的环境温度中。毛细管的最小 | |||||
弯曲半径为 75mm，严禁缠绕！ | |||||
技术参数表 | ||
工 作条件 | 环境温度 | |
最低：取决于填充液 最高：85℃ | ||
-20℃~65℃ (LCD 液晶显示，氟橡胶圈密封) | ||
-40℃~70℃(OLED 显示 ) | ||
储存温度 / 运输温度 | ||
最低：取决于填充液 最高：85℃ | ||
相对湿度 | ||
0 ~ 100% | ||
抗冲击 | ||
加速度：50g | ||
持续时间：11ms | ||
抗震动 | ||
2g 至 500Hz | ||
电磁兼容性 (EMC) | ||
见下页表《电磁兼容性附表》 | ||
介质温度极限 | ||
-30 ~ 400℃ | ||
填充液工作温度及压力 | ||
见表《填充液、工作温度和最小工作静压关系表》 | ||
变送器本体压力极限 | ||
从 3.5kPa 绝对压力至额定压力，保护压力可大于额定压力的 | ||
1.5 倍，同时加于变送器两侧。 | ||
远传法兰额定压力 | ||
ANSI 标准 ：150psi~600psi | ||
DIN 标准： PN 1.6MPa~PN 10MPa | ||
单向过载极限 | ||
低压侧为变送器本体额定压力，高压侧为液位法兰额定压力， | ||
可能出现可修正的零点漂移。 | ||
防爆性能 | ||
NEPSI 隔爆许可：Ex dIICT6 | ||
NEPSI 本安许可：Ex iaIICT4 | ||
允许使用温度为： -40℃~65℃ | ||
电磁兼容性附表
序号 | 测试项目 | 基本标准 | 测试条件 | 性能等级 |
1 | 辐射干扰(外壳) | GB/T 9254-2008 表 5 | 30MHz ~ 1000MHz | 合格 |
2 | 传导干扰(直流电源端口) | GB/T 9254-2008 表 1 | 0. 15MHz ~ 30MHz | 合格 |
3 | 静电放电 (ESD) 抗扰度 | GB/T 17626.2-2006 | 4kV( 触点 ) 8kV( 空气 ) | B |
4 | 射频电磁场抗扰度 | GB/T 17626.3-2006 | 10V/m (80MHz ~ 1GHz) | A |
5 | 工频磁场抗扰度 | GB/T 17626.8-2006 | 30A/m | A |
6 | 电快速瞬变脉冲群抗扰度 | GB/T 17626.4-2008 | 2kV(5/50ns,5kHz) | B |
7 | 浪涌抗扰度 | GB/T 17626.5-2008 | 1kV(线线之间) 2kV(线地之间)(1.2us/50us) | B |
8 | 射频场感应的传导干扰抗扰度 | GB/T 17626.6-2008 | 3V (150KHz ~ 80MHz) | A |
注：(1) A 性能等级说明：测试时，在技术规范极限内性能正常。
(2) B 性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、 存储及其数据不改变。
差压远传变送器本体选型表
型 号 | 规格代码 | 说明 | ||||||
低压侧过程连接附件 | N | .............................. | 无过程连接附件(双法兰)/ 夹板上自带 1/4 英寸 NPT 内螺纹 ( 单法兰) | |||||
C1 | .............................. | 1/2 英寸 NPT 内螺纹不锈钢椭圆形法兰 | ||||||
C2 | .............................. | M20x1.5 外螺纹不锈钢丁字形接头，带 M20X1.5 转 φ14 焊接管 | ||||||
C3 | .............................. | NPT1/4-M20×1.5 转换接头，带 φ14 焊接管 | ||||||
C4 | .............................. | NPT1/2-M20×1.5 转换接头，带 φ14 焊接管 | ||||||
电气连接 | M | .......................... | 标准产品 ISO M20 × 1.5 内螺纹 | |||||
A | .......................... | ANSI NPT1/2(F) 内螺纹 | ||||||
液晶显示 | L | ...................... | 液晶显示( -20℃) | |||||
S | ...................... | 低温液晶显示( -30℃) | ||||||
E | ...................... | OLED 显示( -40℃) | ||||||
防爆选项 | N | ................... | 基本型 | |||||
i | ................... | 本安型 NEPSI | ||||||
d | ................... | 隔爆型 NEPSI | ||||||
位号标牌 | N | ............... | 无 | |||||
1 | ............... | 位号标牌于铭牌内 | ||||||
2 | ............... | 悬挂式不锈钢标牌 | ||||||
使用说明书 | C | ............ | 中文 | |||||
E | ............ | 英文 | ||||||
远传装置量程毛细管长度对照表
远传法兰形式 |
公称直径 | 最小量程 | 最小量程 时毛细管 最大长度 |
最大毛细 管长度 | |||||
差压远传隔离膜材质 | 表压 / 绝压远传隔离膜材质 | ||||||||
316L | 哈氏 C | 钽 / 涂层 | 316L | 哈氏 C | 钽 / 涂层 | ||||
FFW 平面式法兰 PFW 扁平式法兰 | DN25/DN1" 仅 FFW | 15kPa | 20kPa | 20kPa | 30kPa | 3m | 6m | ||
DN50/DN2" | 8kPa | 12kPa | 20kPa | 12kPa | 15kPa | 20kPa | 3m | 8m | |
DN80DN/3" | 4kPa | 6kPa | 12kPa | 8kPa | 10kPa | 15kPa | 3m | 11m | |
DN100/DN4" | 4kPa | 5kPa | 10kPa | 6kPa | 8kPa | 12kPa | 3m | 11m | |
EFW 插入筒式法兰 | DN50/DN2" | 8kPa | 12kPa | 20kPa | 15kPa | 20kPa | 20kPa | 3m | 8m |
DN80DN/3" | 4kPa | 6kPa | 12kPa | 10kPa | 12kPa | 15kPa | 3m | 11m | |
DN100/DN4" | 4kPa | 5kPa | 10kPa | 8kPa | 10kPa | 12kPa | 3m | 11m | |
RTW 螺纹安装式法兰 | DN50/DN2" | 5kPa | 7kPa | 10kPa | 12kPa | 3m | 8m | ||
注：远传变送器的最小量程应为本表与传感器量程中最小量程的较大值
FFW 平面式 /EFW 插入筒式远传装置选型表
型 号 | 规格代码 | 说明 | ||||||||||
FFW- | ................................................ | 平面式远传装置 | ||||||||||
EFW- | ................................................ | 插入筒式远传装置 | ||||||||||
远传装置位置 | H | ............................................ | 正压侧远传装置 | |||||||||
L | ............................................ | 低压侧远传装置 | ||||||||||
法兰尺寸及规格 | ........................................ | 标称直径 密封面形式 | ||||||||||
A | ........................................ | DN50 DIN 2501 E 型 DN2526 | ||||||||||
B | ........................................ | DN80 DIN 2501 E 型 DN2526 | ||||||||||
D | ........................................ | DN2″ ANSI B 16.5 RF 型 ANSI B 16.5 | ||||||||||
E | ........................................ | DN3″ ANSI B 16.5 RF 型 ANSI B 16.5 | ||||||||||
F | ........................................ | DN4″ ANSI B 16.5 RF 型 ANSI B 16.5 | ||||||||||
额定压力 | ..................................... | 压力等级 法兰压力标准 | ||||||||||
1 | ..................................... | PN 1MPa/4MPa DIN 2501 | ||||||||||
2 | ..................................... | PN 6.4MPa DIN 2501 | ||||||||||
3 | ..................................... | PN 10MPa DIN 2501 | ||||||||||
6 | ..................................... | 150psi | ANSI B 16.5 | |||||||||
7 | ..................................... | 300psi | ANSI B 16.5 | |||||||||
8 | ..................................... | 600psi ANSI B 16.5( 不包括 DN4″ ANSI B 16.5) | ||||||||||
膜片材质 | L | ................................ | 不锈钢 316L | |||||||||
H | ................................ | 哈氏合金 C | ||||||||||
T | ................................ | 钽 ( 仅平面式) | ||||||||||
M | ................................ | 蒙乃尔 ( 仅平面式) | ||||||||||
插入筒长度 | 0 | ............................ | 无(平面式) | |||||||||
1 | ............................ | 插入长度 50mm(插入筒式) | ||||||||||
2 | ............................ | 插入长度 100mm(插入筒式) | ||||||||||
3 | ............................ | 插入长度 150mm(插入筒式) | ||||||||||
T | ............................ | 特殊长度(插入筒式) | ||||||||||
填充液 | S | ........................ | 硅油 -30 ~ 200℃ | |||||||||
H | ........................ | 高温硅油 -10 ~ 350℃ | ||||||||||
U | ........................ | 超高温硅油 -10 ~ 400℃ | ||||||||||
V | ........................ | 植物油 0 ~ 250℃ | ||||||||||
毛细管保护套 | N | .................... | 无 | |||||||||
P | .................... | 带 PVC 保护层毛细管 | ||||||||||
毛细管长度 | S() | ................ | 毛细管长度，单位米，标准长度为 1，2，3，4，5，6 | |||||||||
接液法兰膜盒面形式 | N | ........... | 无 | |||||||||
1 | ........... | 316L 上涂 FEP(氟化乙烯丙烯共聚物)(温度≤ 180℃) | ||||||||||
2 | ........... | 316L 上涂 PFA(过氟烷基化物) (温度≤ 260℃) | ||||||||||
3 | ........... | 膜片贴 PTFE 膜 ( 聚四氟乙烯膜，仅平面式 ) (温度≤ 200℃ ) | ||||||||||
型 号 | 规格代码 | 说明 | ||||||
RTW- | ..................................................... | 螺纹安装式远传装置 | ||||||
远传装置位置 | H | ..................................................... | 正压侧远传装置 | |||||
L | .................................................... | 低压侧远传装置 | ||||||
膜片 / 密封面材质 | L | ................................................. | 不锈钢 316L | |||||
C | ................................................. | 哈氏合金 C | ||||||
冲洗备用孔 | 1 | ............................................. | 无 | |||||
0 | ............................................. | 有 | ||||||
填充液 | S | ......................................... | 硅油 -30 ~ 200℃ | |||||
H | ......................................... | 高温硅油 - 10 ~ 350℃ | ||||||
U | ......................................... | 超高温硅油 - 10 ~ 400℃ | ||||||
V | ......................................... | 植物油 0 ~ 250℃ | ||||||
毛细管长度 | S() | ..................................... | 毛细管长度，单位米，标准长度为 1，2，3，4，5，6 | |||||
毛细管部件特性 | N | ............................... | 无 | |||||
P | ............................... | 带 PVC 保护层毛细管 | ||||||
选型举例 :
例：3051SLD2-BC2A1NNN2NMLN1C，FFW-HA1L0SPS(4)N，FFW-LA1L0SPS(4)N。
[3051SLD2]： 双法兰远传差压变送器
[B]：基本误差 ±0.075%
[C]：量程为 0-400Pa ~ 40kPa(0-40 ~ 4000 mmH2O)
[2]：静压补偿为 10MPa
[A]：接液部分为不锈钢 316L 膜片，填充液为硅油
[1]：额定工作压力为 16MPa
[N]：无泄放阀
[N]：接液密封圈为丁腈橡胶(NBR)
[N]：无特殊选项
[2]：碳钢镀锌安装支架
[N]：低压侧无过程连接附件
[M]：电气接口为 M20*1.5 内螺纹
[L]：液晶显示
[N]：基本型(非防爆)
[1]：位号标于铭牌内
[C]：中文使用说明书
FFW-]：平面式远传装置
[H]：正压侧接液密封装置
[A]：法兰规格为 DN50 DIN 2501 E 型 DN2526 [L]：膜片材质为不锈钢 316L
[1]：法兰压力等级 PN 1MPa/4MPa(DIN 2501) [0]：接液面为扁平式膜盒
[S]：填充液为硅油
[P]：带 PVC 保护层毛细管
[S(4) ]：毛细管长度为 4m
[N]：接液法兰膜盒面无特殊处理
[FFW-]：平面式远传装置
[L]：低压侧接液密封装置
[A]：法兰规格为 DN50 DIN 2501 E 型 DN2526
[L]：膜片材质为不锈钢 316L
[1]：法兰压力等级 PN 1MPa/4MPa(DIN 2501)
[0]：接液面为扁平式膜盒
[S]：填充液为硅油
[P]：带 PVC 保护层毛细管
[S(4) ]：毛细管长度为 4m
[N]：接液法兰膜盒面无特殊处理
注 1：在对远传法兰密封装置选型时，应先完成 3051SLD 差压变送器本体部分的选型
注 2：膜片贴 PTFE 膜，也即 F4 膜片，可适用于大于绝对压力 50kPa 的负压测量。
注 3：远传变送器的最小量程应为表 1 和表 2 中最小量程的较大值。调节的量程不得小于最小量程。为了使远传变送器性能最优，应选择量程比 <10:1。
注 4：当测量压力或工作静压 <50kPa( 绝对压力 ) 时，应特殊备注，制造过程中需要特殊处理，以保证性能。
注 5：如某项代码为由特殊要求的非标项，则改为代码可用 X 或 Y 表示，并给出 X 或 Y 的相应说明。
